详细说明

结构、性能和应用特点

单列四点接触球回转支承由两个座环组成，结构紧凑，重量轻，钢球在四点与圆形滚道接触，可同时承受轴向力、径向力和倾斜力矩。

可用于回转输送机、焊接机械手、轻中型起重机、挖掘机等工程机械。

注：

1.nl-润滑孔数量，均匀分布，润滑嘴M10*1 JB/T7940.1-JB/T7942.2。

2.安装孔n-¦µ，可用螺孔代替，齿宽b取H-H。

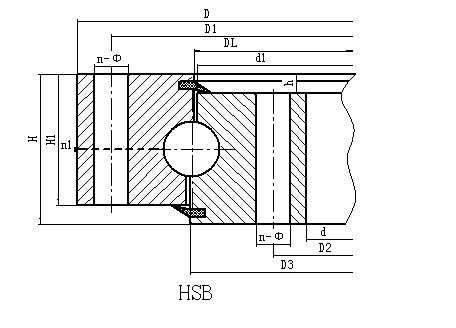

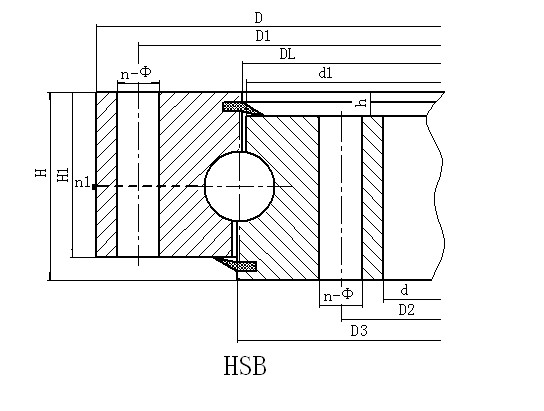

规格

序号	无齿式 DL mm	外型尺寸			安装尺寸				结构尺寸					参考重量 kg
序号	无齿式 DL mm	D mm	d mm	H mm	D1 mm	D2 mm	n	mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm	参考重量 kg
1	HSB.25.625	725	525	80	685	565	18	18	3	626	624	68	12	100
2	HSB.25.720	820	620	80	780	660	18	18	3	721	719	68	12	120
3	HSB.30.820	940	705	95	893	749	24	20	4	821	818	83	12	210
4	HSB.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	230
5	HSB.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	300
6	HSB.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	450
7	HSB.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	520
8	HSB.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	610
9	HSB.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	732
10	HSB.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	844
11	HSB.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	1400
12	HSB.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	1600
13	HSB.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	2100
14	HSB.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	2400
15	HSB.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	3400
16	HSB.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	4000
17	HSB.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	6700
18	HSB.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	7700
19	HSB.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	8760
