详细说明

结构、性能和应用特点

单列四点接触球回转支承由两个座环组成，结构紧凑，重量轻，钢球在四点与圆形滚道接触，可同时承受轴向力、径向力和倾斜力矩。

可用于回转输送机、焊接机械手、轻中型起重机、挖掘机等工程机械。

注：

1.n1是润滑孔的数量。油杯M10×1JB/T7940.1~JB/T7942.2。油嘴的位置可以根据用户的应用而改变。
2.n-φ可以改为螺纹孔，螺纹孔直径为M，深度为2M。

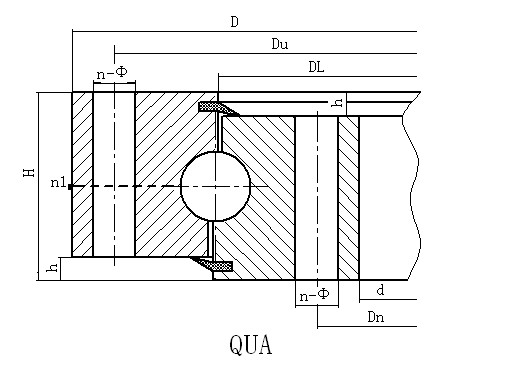

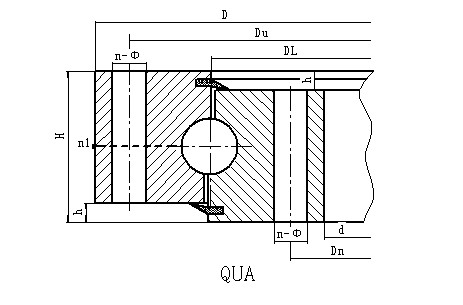

规格

编号	模型	尺寸			安装尺寸						结构尺寸		重量
		无齿轮		H	Du	Dn	n	通孔 A	螺孔 B/C/D		n1	h	重量


		1	QU.315.20	408	222	60	370	260	10	17	M16	24	2

2	QU.355.20	448	262	60	410	300	10	17	M16	24	2	10	39
	QU.355.20A
3	QU.400.20	493	307	60	455	345	12	17	M16	24	2	10	44
	QU.400.20A
4	QU.450.20	543	357	60	505	395	12	17	M16	24	2	10	50
	QU.450.20A
5	QU.500.20	593	407	60	555	445	14	17	M16	24	2	10	55
	QU.500.20A
6	QU.560.20	656	464	70	618	502	14	17	M16	30	2	10	76
	QU.560.20A
7	QU.630.20	726	534	70	688	572	16	17	M16	30	2	10	84
	QU.630.20A
8	QU.710.20	806	614	70	768	652	18	17	M16	30	2	10	97
	QU.710.20A
9	QU.800.20	896	704	70	858	742	20	17	M16	30	2	10	110
	QU.800.20A
10	QU.800.25	908	692	78	864	736	18	22	M20	36	2	10	142
	QU.800.25A
11	QU.900.25	1008	792	78	964	836	20	22	M20	36	2	10	163
	QU.900.25A
12	QU.1000.25	1108	892	78	1064	936	24	22	M20	36	2	10	178
	QU.1000.25A
13	QU.1000.32	1124	876	90	1074	926	24	24	M22	40	2	10	230
	QU.1000.32A
14	QU.1120.32	1244	996	90	1194	1046	28	24	M22	40	4	10	263
	QU.1120.32A
15	QU.1250.32	1374	1126	90	1324	1176	32	24	M22	40	4	10	294
	QU.1250.32A
16	QU.1400.32	1524	1276	90	1474	1326	36	24	M22	40	4	10	333
	QU.1400.32A
17	QU.1250.40	1394	1108	102	1336	1164	32	26	M24	45	4	12	388
	QU.1250.40A
18	QU.1400.40	1544	1258	102	1486	1314	36	26	M24	45	4	12	444
	QU.1400.40A
19	QU.1600.40	1744	1458	102	1686	1514	40	26	M24	45	4	12	509
	QU.1600.40A
20	QU.1800.40	1944	1658	102	1886	1714	44	26	M24	45	4	12	576
	QU.1800.40A
21	QU.1600.50	1766	1434	124	1704	1496	40	30	M27	50	4	12	714
	QU.1600.50A
22	QU.1800.50	1966	1634	124	1904	1696	44	30	M27	50	4	12	794
	QU.1800.50A
23	QU.2000.50	2166	1834	124	2104	1896	48	30	M27	50	6	12	891
	QU.2000.50A
24	QU.2240.50	2406	2074	124	2344	2136	54	30	M27	50	6	12	1044
	QU.2240.50A
25	QU.2500.50	2666	2334	124	2604	2396	60	30	M27	50	6	12	1132
	QU.2500.50A
26	QU.2500.60	2696	2304	150	2626	2374	60	33	M30	56	6	14	1621
	QU.2500.60A
